Guía técnica de sellos cortafuego en Perú
Los sellos cortafuego son sistemas de protección pasiva contra incendios que ayudan a limitar la propagación de fuego, humo y gases tóxicos a través de aberturas, juntas o pases en muros y losas. En esta guía técnica de Grupo CVT explicamos qué son, dónde se instalan, qué aplicaciones existen en obra y qué criterios deben considerarse para su correcta ejecución en proyectos en Perú.
¿Qué son los sellos cortafuego?
Un sello cortafuego es un sistema de protección pasiva que se instala en aberturas, juntas o pases de muros y losas para ayudar a limitar la propagación de fuego, humo y gases tóxicos. Se utiliza cuando tuberías, bandejas eléctricas, ductos, cables u otras instalaciones atraviesan elementos constructivos que deben conservar su compartimentación contra incendios.
Un sello cortafuego es un sistema de protección pasiva contra incendios diseñado para cerrar, proteger o restaurar la resistencia al fuego de aberturas, juntas y pases técnicos en una edificación. Estas aberturas se generan normalmente cuando instalaciones eléctricas, sanitarias, mecánicas o de agua contra incendio atraviesan elementos constructivos como muros, losas, tabiquerías, shafts, ductos o juntas constructivas.
En una obra, es común que una losa o muro sea perforado para permitir el paso de tuberías de PVC, tuberías metálicas, bandejas eléctricas, cables, ductos metálicos, mangueras u otros servicios. El problema es que, si estos espacios quedan abiertos o se sellan con materiales inadecuados, pueden convertirse en una vía de propagación del fuego, humo y gases tóxicos hacia otros ambientes o niveles del edificio.
Por eso, el sello cortafuego no debe entenderse como un simple “relleno” o acabado de obra. Su función es ayudar a mantener la compartimentación contra incendios, es decir, la capacidad que tienen ciertos muros, losas o elementos constructivos para separar ambientes y retrasar la propagación del incendio.
Cuando se instala correctamente, un sello cortafuego contribuye a:
- Limitar el paso del fuego entre ambientes.
- Reducir la propagación de humo y gases calientes.
- Proteger rutas de evacuación, shafts y cuartos técnicos.
- Mantener la separación entre sectores de incendio.
- Corregir aberturas generadas por instalaciones.
- Mejorar la seguridad de ocupantes, bienes e infraestructura.
- Cumplir con criterios técnicos exigidos en proyectos de construcción.
Los sellos cortafuego pueden aplicarse en diferentes zonas de una edificación, como pases de tuberías, bandejas eléctricas, ductos metálicos, juntas de losa, juntas entre muros, shafts técnicos, sótanos, estacionamientos, hospitales, edificios multifamiliares, centros comerciales, almacenes e instalaciones industriales.
Su correcta selección e instalación depende de varios factores: el tipo de elemento constructivo, el tamaño de la abertura, el material que atraviesa el muro o losa, el requerimiento de resistencia al fuego, la ubicación del pase y las condiciones reales de obra. Por eso, cada aplicación debe evaluarse técnicamente antes de instalar el sistema.
En resumen, los sellos cortafuego son una parte importante de la protección pasiva contra incendios, porque ayudan a que una edificación no pierda su capacidad de contener el fuego en las zonas donde ha sido intervenida por instalaciones.
¿Para qué sirven los sellos cortafuego en una edificación?
Los sellos cortafuego sirven para reducir el riesgo de propagación del fuego a través de pases, juntas y aberturas que pueden quedar expuestas durante la ejecución de instalaciones eléctricas, sanitarias, mecánicas o de agua contra incendio.
En una edificación, una abertura sin sellado puede convertirse en una vía de propagación entre pisos, ambientes, cuartos técnicos o rutas de evacuación. Por eso, el sellado cortafuego forma parte de las medidas de protección pasiva contra incendios.
Protección pasiva contra incendios y compartimentación
La protección pasiva contra incendios está conformada por sistemas constructivos que ayudan a contener o limitar los efectos del fuego sin depender de una activación manual o automática. A diferencia de los sistemas activos, como rociadores, bombas o alarmas, los sistemas pasivos están integrados a la edificación.
Los sellos cortafuego forman parte de esta protección porque ayudan a mantener la resistencia al fuego de muros, losas y elementos de separación cuando estos han sido atravesados por instalaciones.

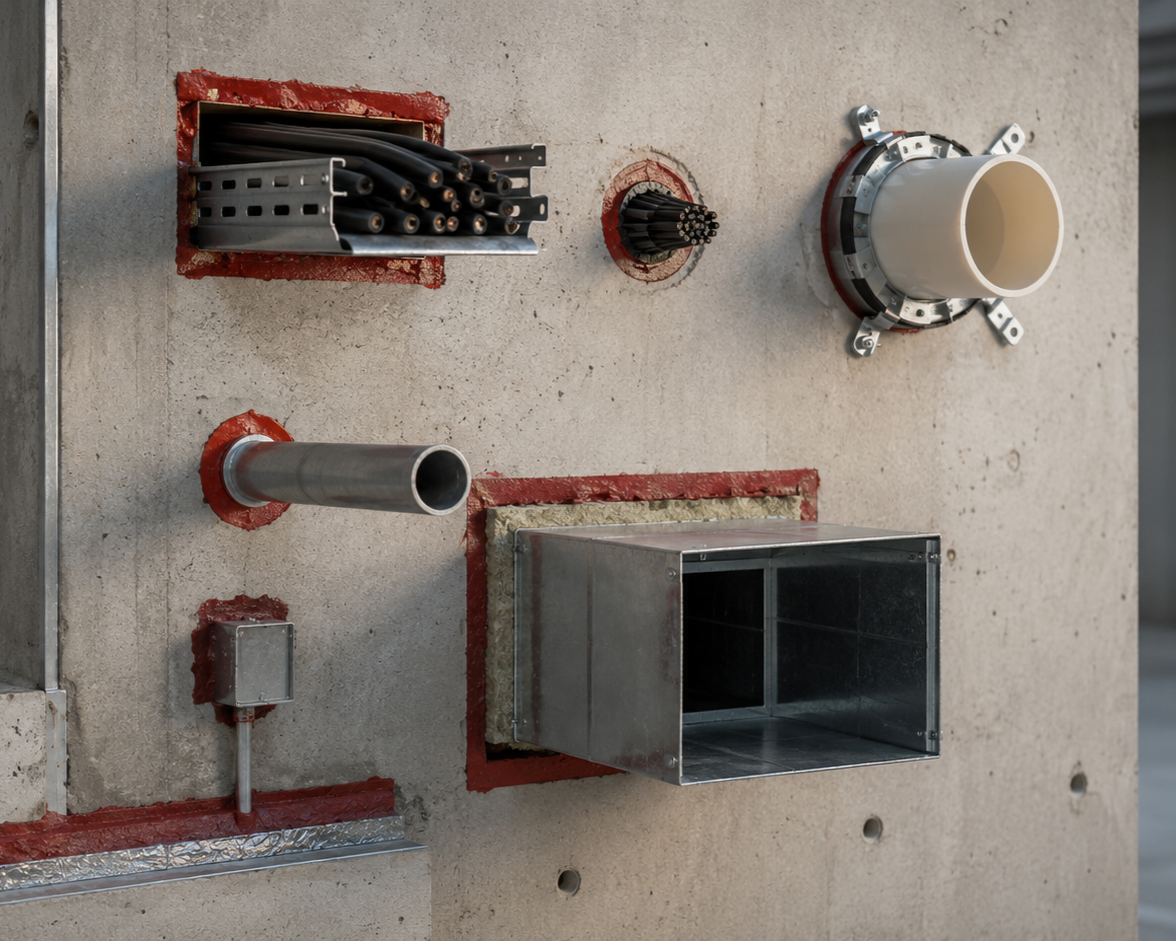

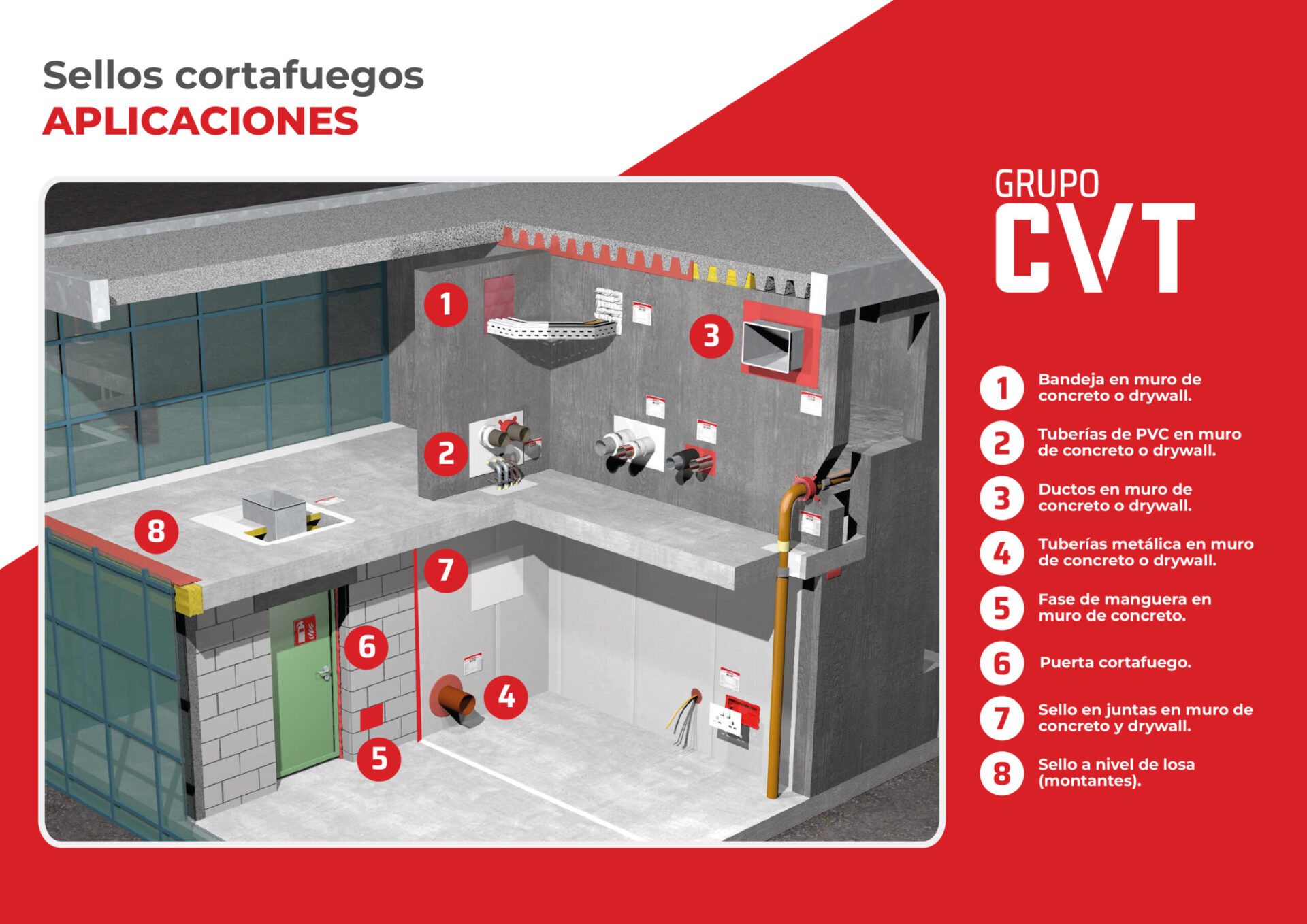

¿Dónde se instalan los sellos cortafuego?
Cada vez que un muro o losa resistente al fuego es perforado por una tubería, cable, bandeja, ducto o junta, se crea una posible ruta para que el fuego y el humo pasen. El sello cortafuego sirve para proteger esa abertura y ayudar a mantener la compartimentación del edificio.

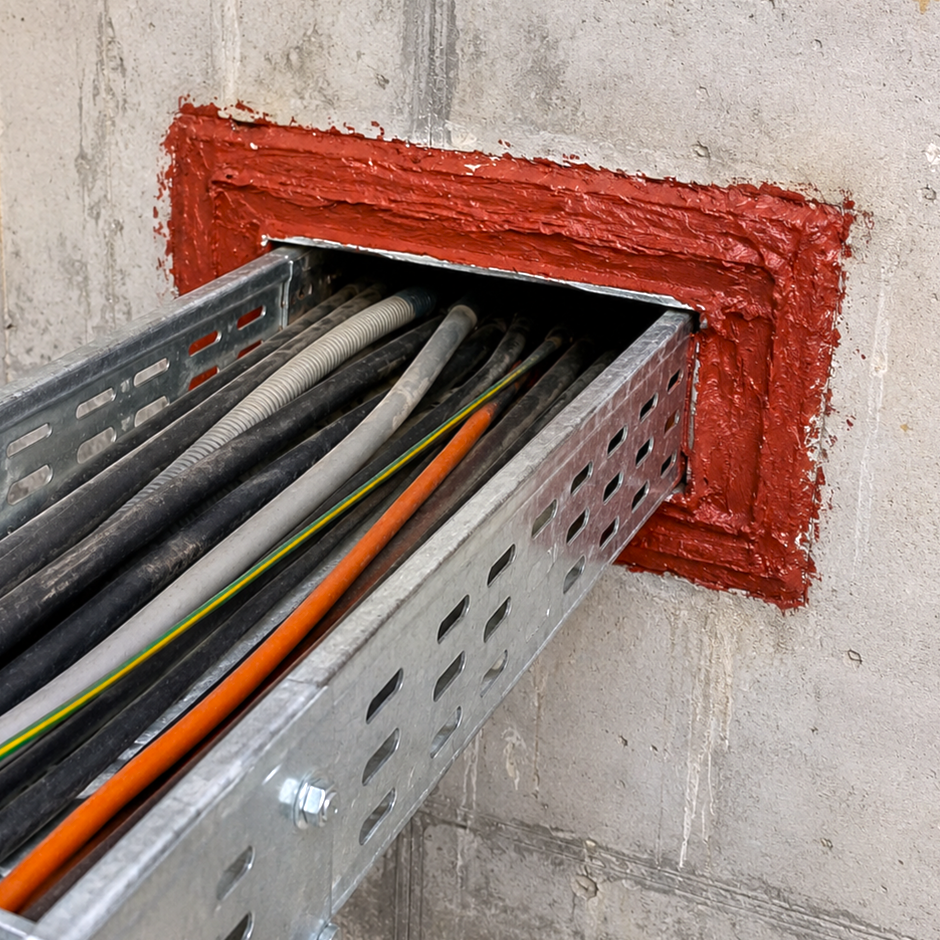

1. Sello cortafuego en bandejas eléctricas y cables
El sello cortafuego en bandejas eléctricas se aplica en los pases donde las bandejas portacables atraviesan muros, losas o shafts técnicos. Esta solución ayuda a limitar la propagación de fuego, humo y gases a través de las aberturas generadas por cables eléctricos, cables de comunicación o sistemas de control.

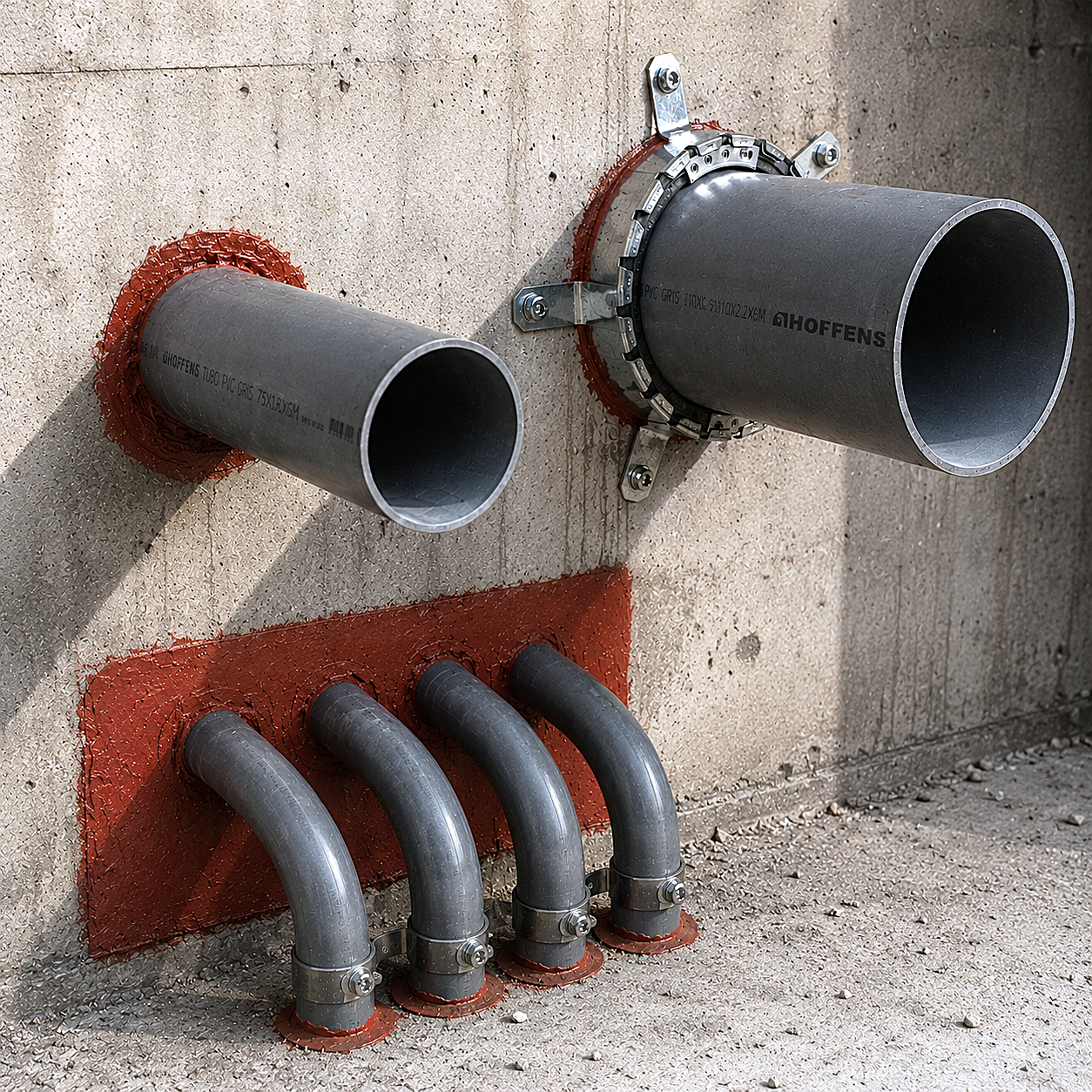

2. Sello cortafuego en tuberías de PVC
El sello cortafuego en tuberías de PVC se utiliza cuando tuberías plásticas atraviesan muros, losas o shafts técnicos. Este tipo de aplicación requiere especial atención porque el PVC puede perder estabilidad durante un incendio y dejar una abertura por donde podrían propagarse fuego, humo y gases.
Según la condición del pase, se pueden emplear soluciones intumescentes diseñadas para expandirse ante altas temperaturas y cerrar el espacio generado por la tubería.

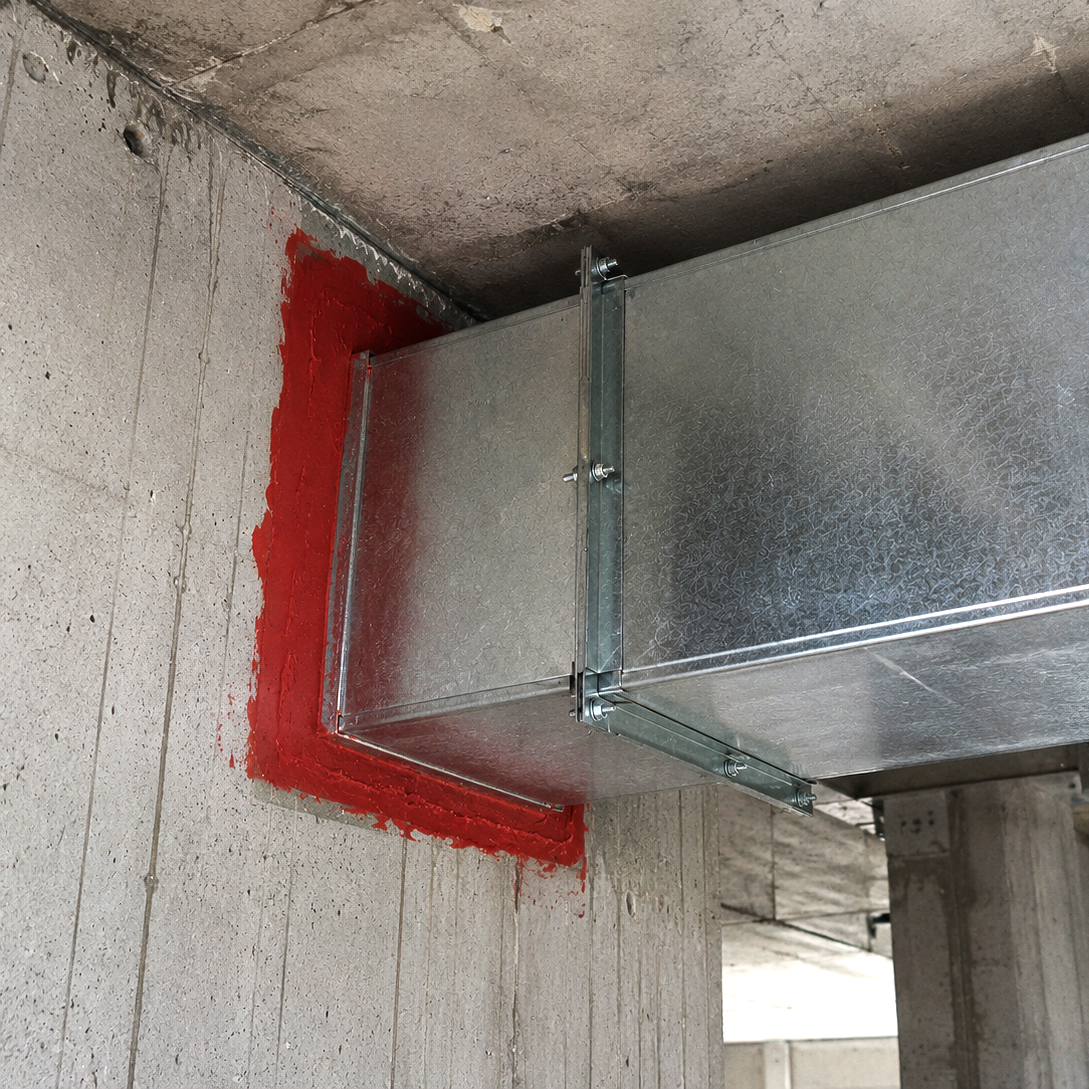

3. Sello cortafuego en ductos metálicos
El sello cortafuego en ductos metálicos se instala en los pases de ductos de ventilación, extracción o climatización que atraviesan muros, losas o shafts. Su función es proteger el espacio perimetral entre el ducto y el elemento constructivo, reduciendo el riesgo de propagación de fuego, humo y gases por la abertura.

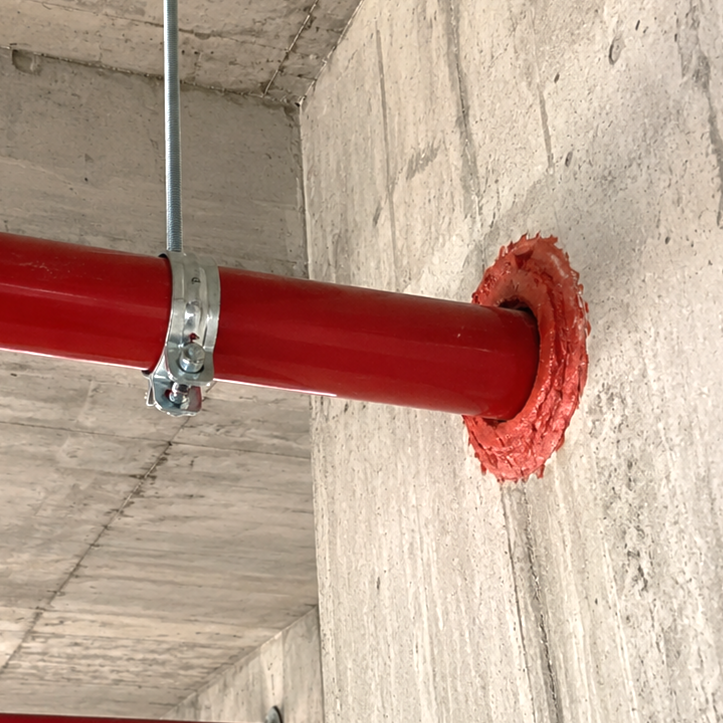

4. Sello cortafuego en tuberías metálicas
El sello cortafuego en tuberías metálicas se utiliza en pases de tuberías de acero, cobre, fierro u otros metales que atraviesan muros o losas resistentes al fuego. Aunque el metal no se consume como una tubería plástica, el espacio libre alrededor de la tubería debe protegerse para conservar la compartimentación del edificio.
Esta aplicación es frecuente en redes sanitarias, instalaciones mecánicas, sistemas hidráulicos, redes de agua y sistemas de agua contra incendio.

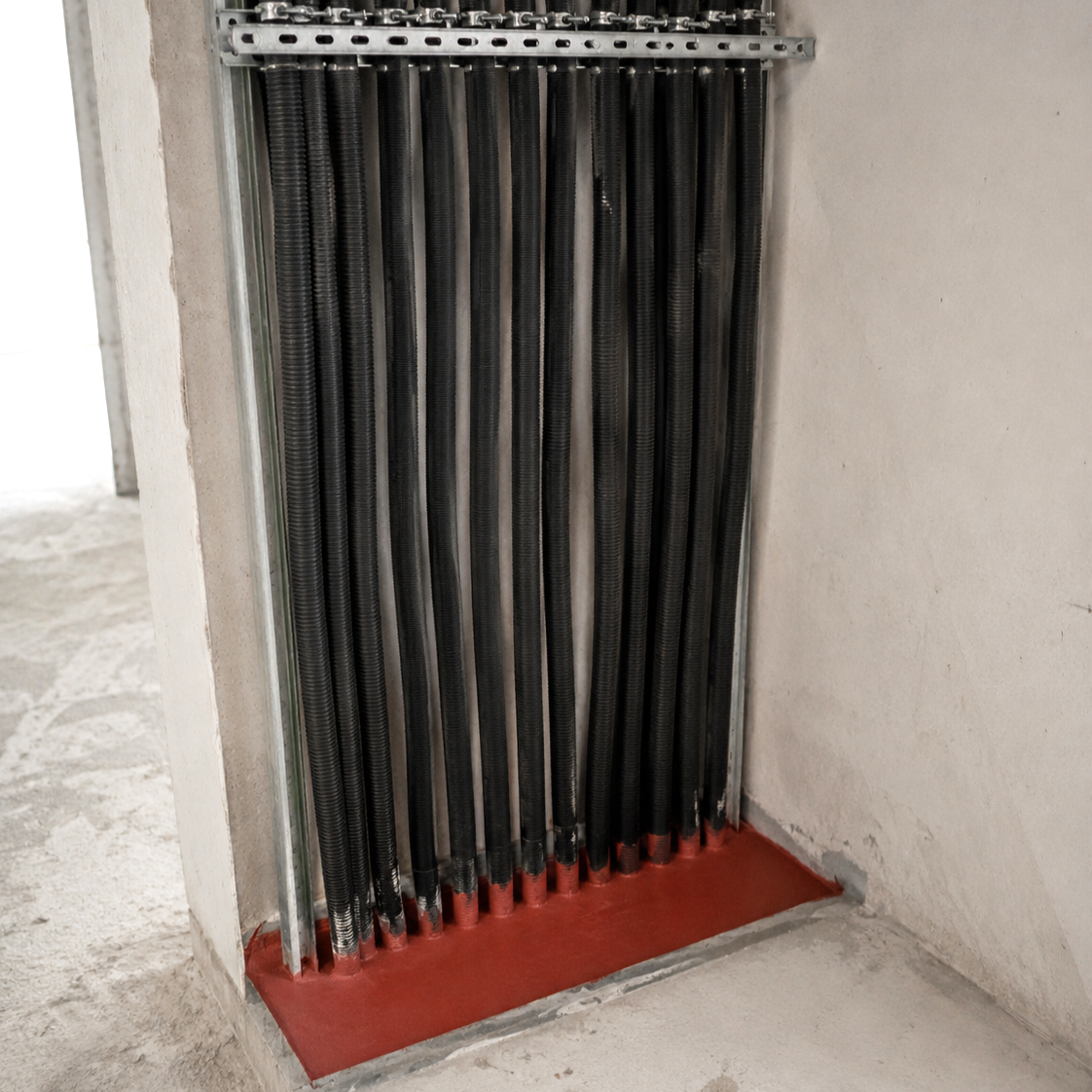

5. Sello cortafuego en pases de mangueras
El sello cortafuego en pases de mangueras se aplica cuando un elemento flexible atraviesa un muro o losa que debe conservar resistencia al fuego. Estos pases pueden corresponder a mangueras, líneas auxiliares, instalaciones temporales o servicios especiales.

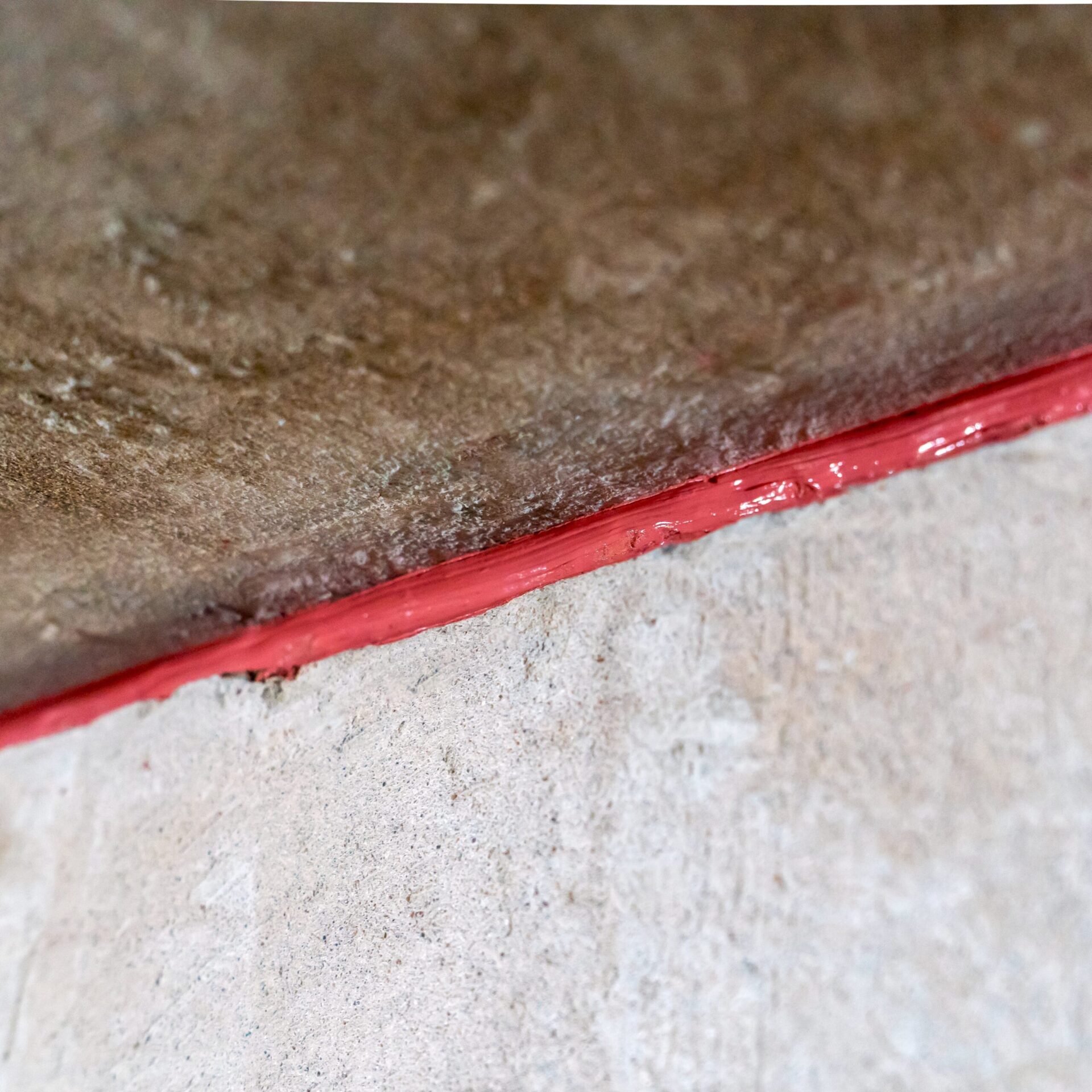

6. Sello cortafuego en juntas de muros, losas y encuentros constructivos
El sello cortafuego en juntas constructivas se aplica en separaciones lineales entre muros, losas, tabiquerías, techos o elementos estructurales. Estas juntas pueden generarse por diseño, movimiento, dilatación, encuentros constructivos o separación entre materiales.
Su función es ayudar a mantener la continuidad de la compartimentación, evitando que el fuego, humo o gases se propaguen por espacios ocultos entre ambientes o niveles.

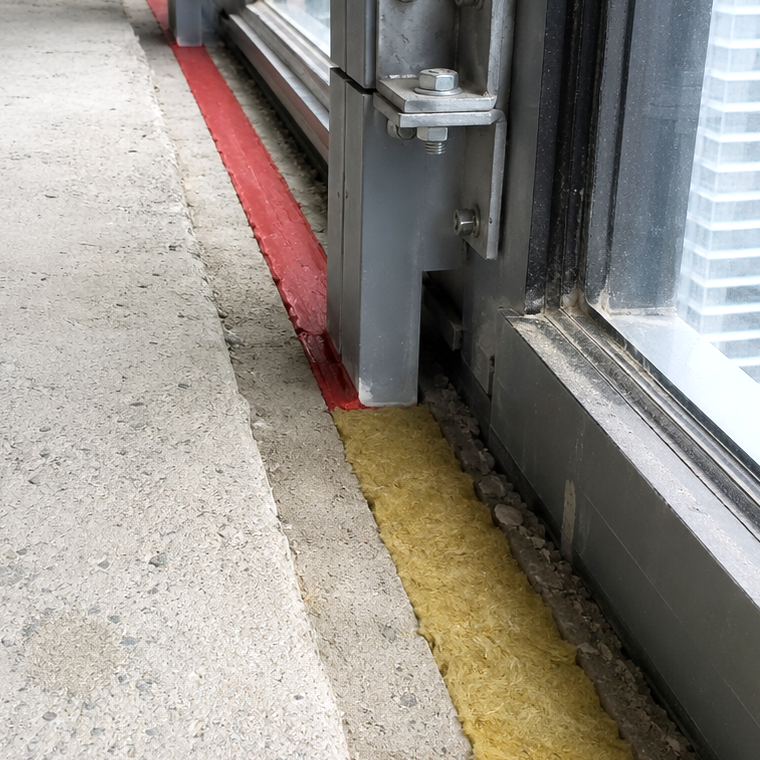

7. Sello cortafuego a nivel de losa / borde de losa en fachada
El sello cortafuego a nivel de losa en fachada se instala en el espacio perimetral entre el borde de la losa y el sistema de fachada, muro cortina o montantes. Su objetivo es reducir la propagación vertical de fuego, humo y gases entre pisos a través del vacío perimetral.
Esta aplicación es frecuente en edificios con fachadas ligeras, vidrios, sistemas de muro cortina, montantes metálicos o encuentros entre estructura y cerramiento exterior.
Aplicaciones frecuentes en proyectos en Perú
En proyectos inmobiliarios, comerciales, hospitalarios, industriales y de infraestructura, los sellos cortafuego suelen instalarse en zonas donde las especialidades atraviesan elementos de compartimentación. Esto incluye sótanos, shafts, cuartos técnicos, pasillos, rutas de evacuación, muros interiores, losas entre niveles y áreas con concentración de instalaciones.
Diferencia entre sello cortafuego y sello corta humo
Un sello cortafuego está orientado a limitar la propagación del fuego a través de una abertura o junta. Un sello corta humo, por su parte, busca restringir el paso de humo y gases, que pueden desplazarse rápidamente por espacios técnicos, juntas o aberturas no selladas.
En la práctica, muchos sistemas de sellado se especifican considerando tanto el control de fuego como el control de humo, especialmente en zonas críticas como rutas de evacuación, shafts, escaleras, sótanos y áreas técnicas.
¿Qué se debe revisar antes de instalar sellos cortafuego?
Checklist recomendado
Antes de instalar un sello cortafuego, se debe revisar:
- Tipo de elemento constructivo: muro, losa, tabiquería o junta.
- Dimensiones de la abertura.
- Tipo de penetrante: tubería, cable, bandeja, ducto o junta.
- Material del penetrante: PVC, metal, cobre, acero, etc.
- Requerimiento de resistencia al fuego.
- Condición del área de trabajo.
- Compatibilidad del sistema.
- Acceso para instalación.
- Necesidad de mantenimiento futuro.
- Evidencia fotográfica antes y después.
- Documentación técnica del sistema aplicado.
Proceso recomendado de instalación
1. Evaluación técnica
Se revisan planos, recorridos de instalaciones, ubicación de pases, tipo de elemento constructivo y condiciones reales de obra.
2. Metrado
Se identifican cantidades, dimensiones, tipo de penetrantes y zonas donde se requiere sellado.
3. Selección del sistema
Se define el sistema de sellado más adecuado según el tipo de abertura, material penetrante y requerimiento técnico.
4. Preparación del área
Se limpia y acondiciona la zona para garantizar una instalación correcta.

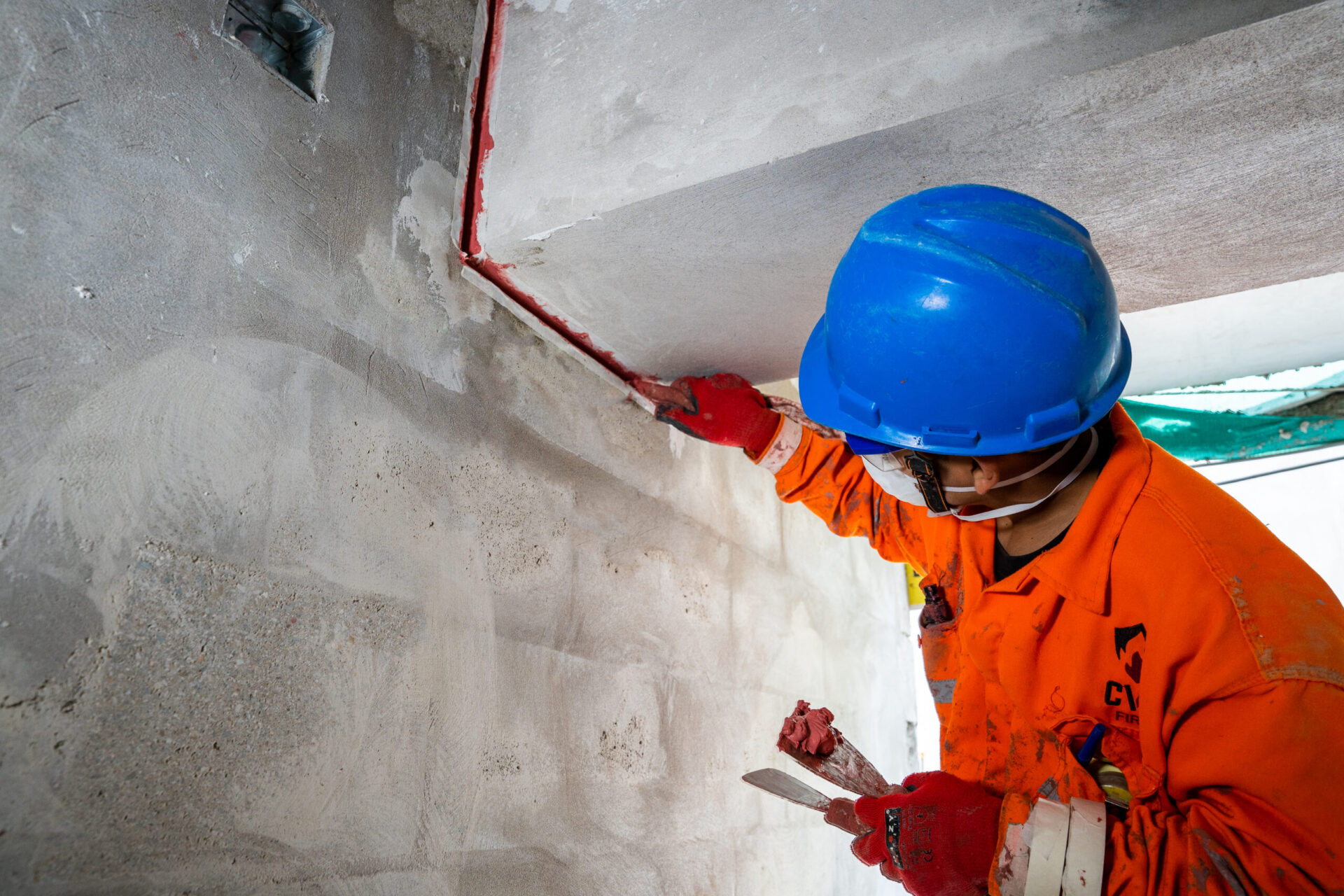

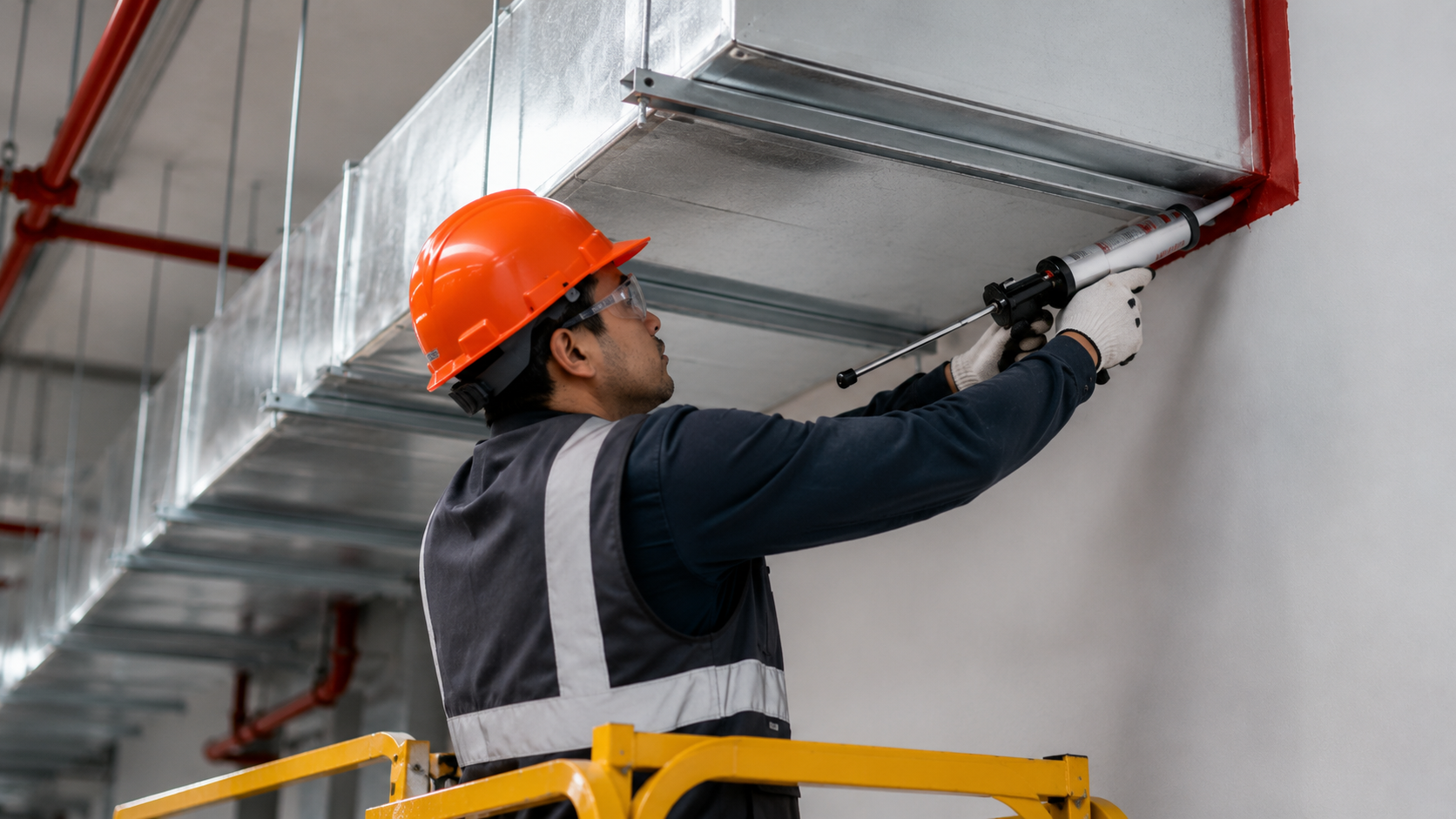

5. Instalación del sello cortafuego
Se aplican los materiales o componentes del sistema según la especificación técnica.
6. Registro y entrega
Se documenta la intervención con fotos, ubicación, descripción del trabajo y observaciones.

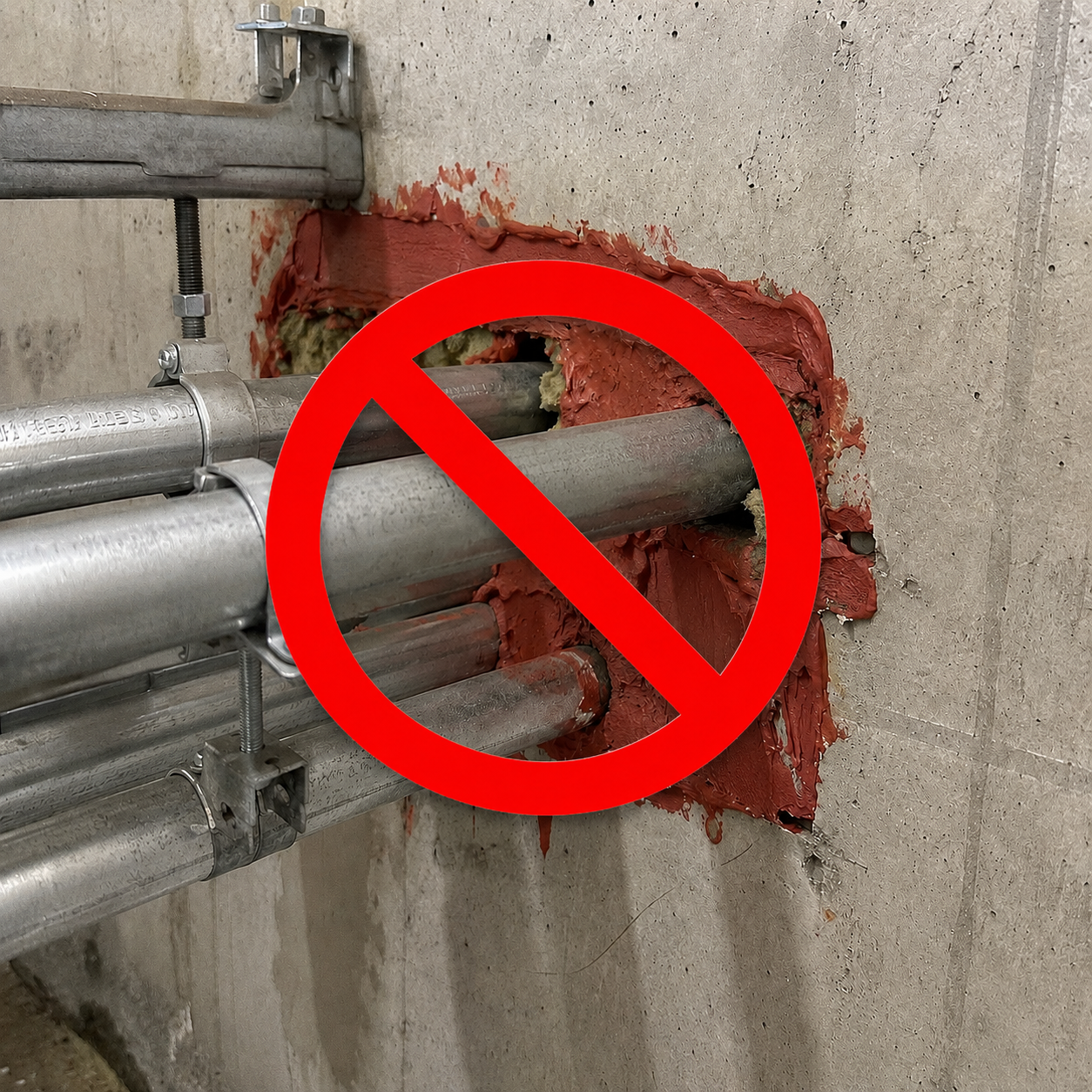

Errores frecuentes en sellos cortafuego
Errores a explicar
- Dejar pases sin sellar.
- Usar materiales no adecuados para el tipo de penetrante.
- No limpiar la superficie antes de instalar.
- No respetar el espesor o profundidad requerida.
- Sellar sin identificar el tipo de tubería o ducto.
- No considerar mantenimiento futuro en bandejas eléctricas.
- No documentar la instalación.
- No coordinar con las especialidades eléctricas, sanitarias, mecánicas o ACI.
- Confundir un sellado común con un sistema cortafuego.
- No diferenciar control de fuego y control de humo.
Casos reales de instalación de sellos cortafuego
Distrito 18 (opens in new tab)
En el proyecto Distrito 18, Grupo CVT realizó la instalación de sellos cortafuego en juntas de tabiquería de concreto de una cara, interviniendo distintos niveles de la edificación. Los trabajos permitieron reforzar la protección pasiva y la continuidad de la compartimentación entre ambientes.

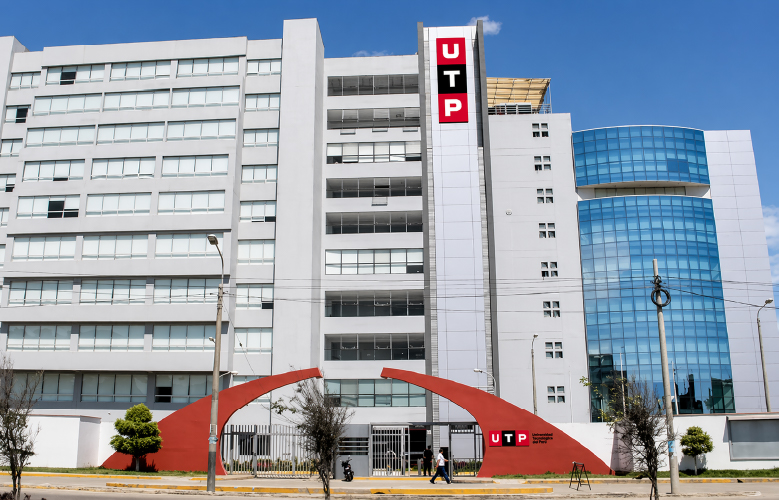

UTP CHICLAYO ETAPA 2 (opens in new tab)
En el proyecto UTP Chiclayo etapa 2, e realizó la instalación de sellos cortafuego en juntas pasantes de tabiquería de concreto de una cara, utilizando sistema de sello rojo en los pisos 04, 05, 06 y 07. Estos trabajos permiten mantener la compartimentación del edificio y ayudan a controlar la propagación de fuego, humo y gases entre ambientes.
Edif. Multifamiliar libano (opens in new tab)
Se ejecutó el suministro e instalación de sistemas de sellos cortafuego en juntas pasantes, puertas de emergencia, tuberías, ductos, bandejas eléctricas, pases de manguera y sellos a nivel de losa, con el objetivo de reforzar la protección pasiva contra incendios, mantener la compartimentación de la edificación y limitar la propagación de fuego, humo y gases entre ambientes.
¿Por qué elegir una empresa especializada?
La instalación de sellos cortafuego requiere evaluación técnica, selección adecuada del sistema, correcta ejecución en obra y documentación del trabajo realizado. Por eso, es recomendable trabajar con una empresa que tenga experiencia en proyectos reales, conocimiento de obra y capacidad para coordinar con las distintas especialidades involucradas.
Grupo CVT brinda servicios de suministro e instalación de sellos cortafuego y cuenta con experiencia en proyectos de ingeniería y construcción en Perú. La propia web de CVT presenta a la empresa como especialista en sellos cortafuego y otros servicios de ingeniería, construcción, saneamiento y desarrollo de proyectos.
Preguntas frecuentes sobre sellos cortafuego
1. ¿Qué son los sellos cortafuego?
Son sistemas de protección pasiva que ayudan a cerrar aberturas o juntas en muros, losas y elementos constructivos para limitar la propagación de fuego, humo y gases.
2. ¿Dónde se instalan los sellos cortafuego?
Se instalan en pases de tuberías, bandejas eléctricas, ductos metálicos, cables, juntas, shafts, muros y losas.
3. ¿Cuál es la diferencia entre sello cortafuego y sello corta humo?
El sello cortafuego busca limitar el paso del fuego, mientras que el sello corta humo busca restringir el paso de humo y gases. En muchos proyectos se consideran ambos criterios.
4. ¿Qué es un sello cortafuego a nivel de losa?
Es una solución aplicada en losas o juntas entre niveles para ayudar a mantener la compartimentación vertical de una edificación.
5. ¿Se pueden instalar sellos cortafuego en tuberías de PVC?
Sí. Las tuberías de PVC requieren soluciones específicas porque son elementos plásticos que pueden comportarse de manera distinta frente al fuego.
6. ¿Se pueden instalar sellos cortafuego en bandejas eléctricas?
Sí. Los pases de bandejas eléctricas deben tratarse para reducir la propagación de fuego, humo y gases a través de muros, losas o shafts.
7. ¿Grupo CVT realiza suministro e instalación de sellos cortafuego?
Sí. Grupo CVT brinda servicios de suministro e instalación de sellos cortafuego para proyectos de ingeniería y construcción en Perú.
